Uzemnění hromosvodu je klíčovým krokem pro zajištění bezpečnosti vašeho domu a ochranu před úderem blesku. Správně provedené uzemnění zajišťuje, že svody hromosvodu efektivně odvádějí elektrickou energii do země, což minimalizuje riziko poškození majetku. V tomto návodu se zaměříme na to, jak správně nainstalovat zemnící pás hromosvodu a jak provést měření odporu uzemnění podle platných norem.
🔑 Klíčové body
- Uzemnění hromosvodu musí být provedeno minimálně 0,5 metru pod povrchem země.
- Správné uzemnění snižuje riziko poškození budovy bleskem až o 90 %.
- Materiály jako měď a pozinkovaná ocel jsou nejčastější pro uzemňovací vodiče.
- Dodatečné uzemnění je potřeba při modernizaci starších objektů.
- Norma ČSN EN 62305 stanovuje pravidla pro instalaci a kontrolu uzemnění hromosvodu.
Jak správně uzemnit hromosvod krok za krokem
Uzemnění hromosvodu je klíčovým prvkem pro ochranu budov před bleskovými výboji a elektrickými poruchami. Zde je návod, jak správně uzemnit hromosvod krok za krokem, abyste zajistili bezpečnost vašeho domu.
Příprava na uzemnění hromosvodu
Před zahájením prací si připravte potřebné nástroje a materiály. Budete potřebovat měděné nebo pozinkované pásky, šrouby, svorky a izolační materiály. Dále doporučuji mít po ruce rýč, lopatu a měřicí přístroje pro kontrolu uzemnění. Správné materiály pro uzemnění hromosvodu zajistí dlouhou životnost a účinnost.
Výkop a uložení zemnícího pásu
- Zvolte místo pro zemnící pás, které je blízko hromosvodu.
- Vykopte jámu o hloubce minimálně 0,5 metru. Ujistěte se, že dno jámy je rovné a bez kamenů.
- Uložte zemnící pás do jámy tak, aby byl v přímém kontaktu se zemí a bez přerušení. Pás by měl být uložen vodorovně, aby zajistil efektivní uzemnění hromosvodu.
Připojení vodiče a kontrola uzemnění

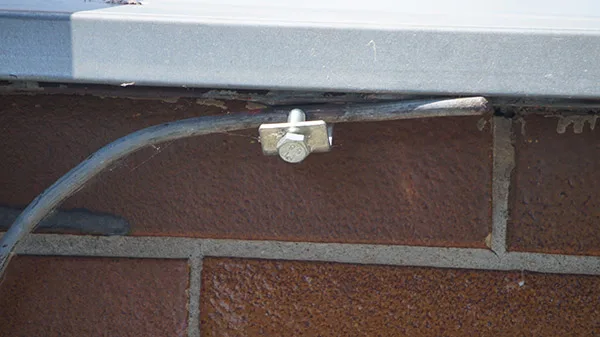

- Připojte vodič hromosvodu k zemnícímu pásu pomocí svorky. Zajistěte pevné spojení, aby se předešlo přerušení.
- Pomocí měřicích přístrojů změřte odpor uzemnění. Podle normy uzemnění hromosvodu by měl být odpor nižší než 10 ohmů.
- V případě vyššího odporu zkontrolujte spojení a případně proveďte dodatečné uzemnění svodů hromosvodu.
Tip: Při výběru materiálu na zemnící pás se zaměřte na měď nebo pozinkovaný ocelový pás, který má dobré vodivé vlastnosti a odolnost vůči korozi.
Jak hluboko a kde uzemnit hromosvod
Při instalaci uzemnění hromosvodu je klíčové umístění zemnícího pásu. Ideální hloubka pro jeho uložení je minimálně 0,5 metru. Vlhkost půdy hraje důležitou roli, protože vyšší vlhkost zvyšuje vodivost půdy, což pozitivně ovlivňuje účinnost uzemnění. Doporučuje se umístit zemnící pás do vlhkých oblastí, zejména na místech, kde je půda dobře vodivá.
Doporučené hloubky a typy půd pro uzemnění hromosvodu přehledně shrnuje následující tabulka:
| Typ půdy | Doporučená hloubka uzemnění (m) | Vodivost (ohmy) |
|---|---|---|
| Hlinitá půda | 0,5 | 10-25 |
| Písečná půda | 0,6 | 15-30 |
| Hlinito-písčitá | 0,7 | 20-35 |
Pokud se ptáte, jak hluboko zapustit zemnící pás hromosvodu, pamatujte, že správné umístění a hloubka jsou nezbytné pro efektivní uzemnění. Podle normy uzemnění hromosvodu je nutné pravidelně kontrolovat funkčnost uzemnění a měřit odpor uzemnění, aby se zajistila bezpečnost vaší budovy.
Materiály a nástroje pro uzemnění hromosvodu
Materiály pro uzemnění hromosvodu zahrnují zejména měděné pásky a pozinkovanou ocel. Měděné pásky jsou preferované díky své vynikající vodivosti a odolnosti vůči korozi. Pozinkovaná ocel nabízí dobrou rovnováhu mezi cenou a výkonem. Při výběru materiálu je důležité zohlednit místní podmínky a normy uzemnění hromosvodu.
Dále budete potřebovat specifické nářadí pro instalaci uzemnění. To zahrnuje:
- kladivo na zatloukání zemnících pásů
- vrtačku pro upevnění svodů hromosvodu
- měřič odporu uzemnění pro kontrolu kvality
Tip: Při realizaci uzemnění hromosvodu se ujistěte, že všechny použité materiály splňují normy uzemnění hromosvodu a jsou vhodné pro vaše specifické podmínky. Tímto způsobem zajistíte bezpečné a efektivní uzemnění.
Dodatečné uzemnění hromosvodu na starších objektech
Dodatečné uzemnění hromosvodu je nezbytné při modernizaci starších objektů, kde původní uzemnění nemusí splňovat aktuální normy. Podle normy ČSN EN 62305 je důležité zajistit, aby uzemnění hromosvodu bylo účinné a spolehlivé. Dodatečné uzemnění se doporučuje provést, pokud došlo ke změně ve využití budovy, nebo pokud se přidávají nové elektrické systémy.
Postup zahrnuje instalaci zemnícího pásu hromosvodu, který by měl být uložen v hloubce minimálně 0,5 metru. Je také nezbytné měřit odpor uzemnění, aby se zajistila jeho funkčnost. Dále je důležité správně zafixovat svody hromosvodu k zemnícímu pásu, což zvyšuje efektivitu celého systému.
Tip: Před zahájením instalace si ověřte, jaké materiály jsou pro uzemnění nejvhodnější a jaké jsou doporučené techniky pro měření odporu uzemnění. Důsledné dodržování norem je klíčem k bezpečnému a účinnému uzemnění.
Kontrola a ověření funkčnosti uzemnění hromosvodu
Kontrola funkčnosti uzemnění hromosvodu je klíčová pro zajištění bezpečnosti celé elektroinstalace. Pravidelnými měřeními odporu můžete ověřit, zda uzemnění splňuje požadované normy.
Jak měřit odpor uzemnění
K měření odporu uzemnění použijte specializovaný přístroj, tzv. měřič odporu uzemnění. Postupujte následovně:
- Připojte měřič k zemnícímu pásu hromosvodu.
- Umístěte druhý hrot měřiče do země na vzdálenost 10-20 metrů od zemnícího prvku.
- Spusťte měření a zaznamenejte hodnotu odporu.
Důležité je provádět kontrolu uzemnění minimálně jednou za rok nebo po každé větší změně v elektroinstalaci.
Doporučené hodnoty odporu
Bezpečné uzemnění hromosvodu by mělo mít odpor pod 10 ohmů. Tento limit zajišťuje, že uzemnění efektivně odvádí elektrický proud v případě zkratu nebo přepětí. Pokud naměříte vyšší hodnoty, zvážte dodatečné uzemnění svodů hromosvodu nebo instalaci dalších zemnících prvků.
Normy a předpisy pro uzemnění hromosvodu
Norma ČSN EN 62305 představuje klíčový dokument pro uzemnění hromosvodů. Tato norma určuje pravidla pro uzemnění a poskytuje bezpečnostní požadavky, které zajišťují ochranu objektů před bleskovými výboji. Je nezbytné dodržovat předpisy, aby se minimalizovalo riziko poškození elektrických systémů a zranění osob.
Hlavní body této normy zahrnují:
- stanovení minimální hloubky uložení uzemnění hromosvodu
- specifikaci materiálů uzemnění, které musí splňovat určité standardy
- pokyny pro měření odporu uzemnění, což je klíčové pro kontrolu funkčnosti systému
- pravidla pro instalaci svodů hromosvodu a jejich napojení na zemnící pás
Doporučuji konzultaci s odborníkem, aby bylo zajištěno správné dodržení všech předpisů a bezpečnostních standardů při instalaci hromosvodu a jeho uzemnění.
Časté dotazy k uzemnění hromosvodu (FAQ)
Otázka: Jak správně uzemnit hromosvod?
Uzemnění hromosvodu se provádí uložením zemnícího pásu minimálně 0,5 metru pod zemí s připojením vodiče a kontrolou odporu.
Otázka: Jak hluboko má být uzemnění hromosvodu?
Hloubka uložení zemnícího pásu by měla být minimálně 0,5 metru pod povrchem, ideálně v oblasti s vyšší vlhkostí.
Otázka: Jaké materiály se používají pro uzemnění hromosvodu?
Nejčastěji se používají měděné nebo pozinkované ocelové pásky a svorky, které zajišťují dobrou vodivost a odolnost.
Otázka: Jak provést dodatečné uzemnění hromosvodu na staré budově?
Dodatečné uzemnění se provádí instalací nových zemnících pásů dle norem ČSN EN 62305, s důrazem na bezpečnost a kontrolu.
Otázka: Jak zjistit, jestli je uzemnění hromosvodu dostatečné?
Funkčnost uzemnění se ověřuje měřením odporu, který by měl být pod 10 ohmů, pomocí specializovaného měřiče.
Otázka: Kdy je potřeba dodatečné uzemnění hromosvodu?
Dodatečné uzemnění je potřeba při modernizaci starších objektů nebo při změně konstrukce hromosvodu.
Otázka: Jak správně uzemnit rozvaděč v souvislosti s hromosvodem?
Rozvaděč se uzemňuje propojením s hlavním uzemněním hromosvodu pomocí vhodných vodičů a svorek, aby byla zajištěna bezpečnost elektrické instalace.
Otázka: Jak ověřit funkčnost uzemnění hromosvodu?
Pomocí měřiče odporu se změří hodnota odporu uzemnění, která by měla být nižší než 10 ohmů.
Otázka: Jaké jsou časté chyby při uzemnění hromosvodu?
Časté chyby zahrnují nedostatečnou hloubku uložení, špatné materiály a nedostatečnou kontrolu spojů.
Otázka: Jak dlouho vydrží uzemnění hromosvodu?
Správně instalované uzemnění vydrží desítky let, ale je potřeba pravidelná kontrola a údržba.
Otázka: Může uzemnění hromosvodu provést laik?
Základní uzemnění lze provést svépomocí podle návodu, ale doporučuje se konzultace s odborníkem kvůli bezpečnosti.
Otázka: Jak často kontrolovat uzemnění hromosvodu?
Doporučuje se kontrolovat a měřit odpor uzemnění minimálně každé 2 roky.
Otázka: Jaké jsou výhody správného uzemnění hromosvodu?
Zajišťuje ochranu před bleskem, snižuje riziko požáru a poškození elektrických zařízení.
Otázka: Co ovlivňuje cenu uzemnění hromosvodu?
Cena závisí na použitých materiálech, velikosti objektu a složitosti instalace.
Otázka: Jak připojit vodič hromosvodu k zemnícímu pásu?
Pomocí svorek a šroubů se vodič pevně připojí k zemnícímu pásu, aby byla zajištěna dobrá elektrická vodivost.
